產品介紹
1、產品簡介

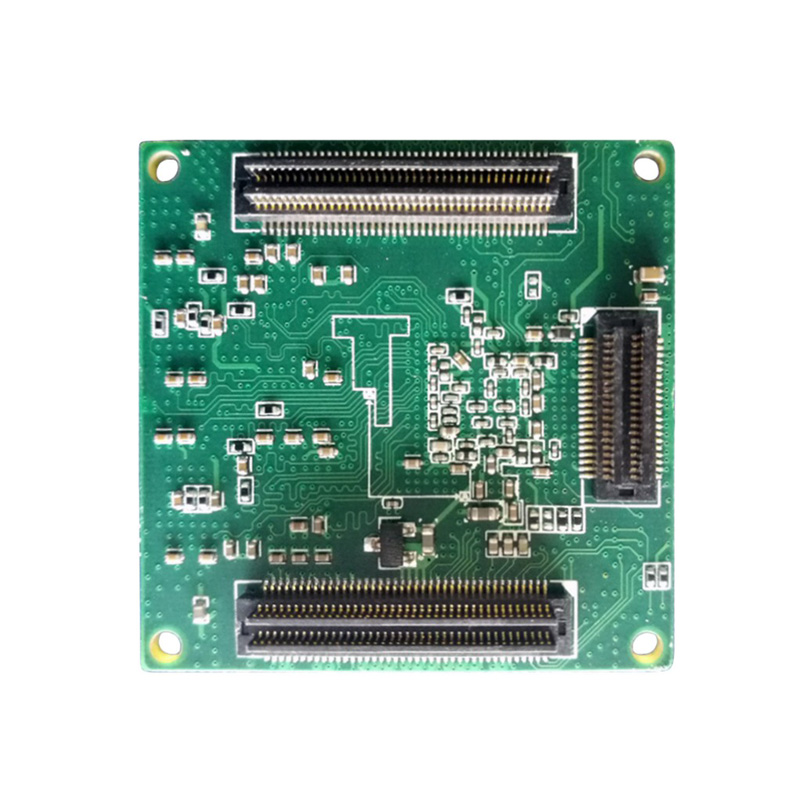

Hi3516AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3516A 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3516A核心板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15.99～16x 縮放功能等。
2、性能及應用介紹
Hi3516AV100核心板H.264/H.265 編碼可支持分辨率為 5M Pixel ，支持 JPEG 抓拍 5M @8fps ，支持8/10/12/14 bit RGB Bayer DC時序視頻輸入，時鐘頻率150MHz ，支持BT.601、 BT.656、 BT.1120視頻輸入接口 ，支持輸入分辨率為5M Pixel ，集成 Audio codec，支持 16bit 語音輸入和輸出 ，支持 I2S 接口，支持對接外部 Audio codec
產品規格
機械尺寸

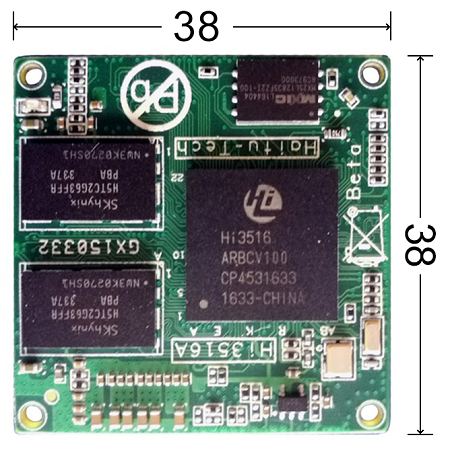

Hi3516AV100核心板 機械尺寸圖
規格參數
連接器型號（核心板） | J10,J11 CONN SOCKET 40x2/SM J12 CONN SOCKET 20x2/SM |
連接器型號（配套底板） | J1 BTB-0.5MM-20X2P-FEMALE J3,J4 BTB-0.5MM-40X2P-FEMALE |
引腳間距 | 0.5mm |
引腳數量 | 200 |
硬件規格參數
項目 | 類型 | 型號參數 | 說明 | |
核心配置 | CPU | Hi3516AV100 | MPU | 單核 ARM Cortex A7@600MHz |
存儲 | 內存 | DDR | DDR*2 256M*2 | |
NOR FLASH | 16M/32M可選 | |||
連接器 | BTB連接器 | 間距0.5mm，200Pin | ||
板載功能 | 電源 | 電源輸入 | DV12V/2A | |
以太網 | 1000M/100M/10M | |||
引腳功能 | 視頻輸入 | 1 | HDMI | |
音頻 | 1 | I2S數字接口 | ||
以太網 | 1 | 千兆(板載) | ||
UART | 2 | Uart0為系統debug接口 | ||
TF卡槽 | 1 | |||
USB3.0 | 1 | 與pcie復用 | ||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
軟件規格參數
Linux |
Uboot | 版本 | u-boot-2010.06 |
啟動方式 | 支持從SPI_NOR 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux-3.4 | |
支持的文件系統 | nfs/yaffs2等 | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
I2S | I2S 總線驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。
l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。
l 提供vio、venc、vdec 等豐富的Linux 例程。
l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
l 協助判斷產品是否存在故障
l HT-3516A HDMI核心板產品軟硬件資源解釋
l 幫助正確地編譯與運行我們提供的源代碼
l 按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
l 根據用戶需求完成定制硬件及軟件開發
l 支持Linux系統定制
l 支持OEM/ODM定制
l 支持項目外包開發
