HT-RV1126定制開發套件

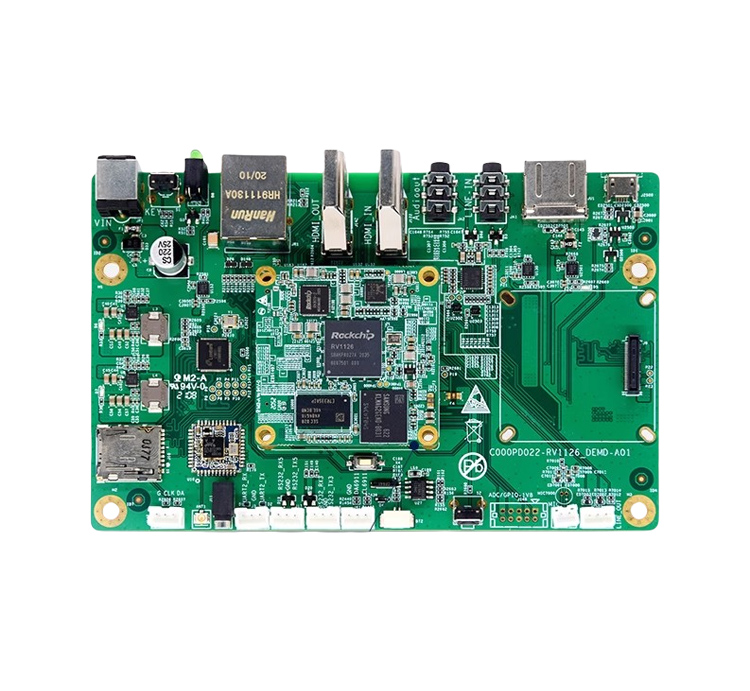

性能與應用介紹 RV1126 處理器核心具有雙核 ARM Cortex-A7@1.5GHz，集成 NPU 處理單元。 RV1126 主板提供 1 路 HDMI 輸出、1 路 USB2.0、3 路千兆網絡、RS232、RS485 等 豐富外圍接口。 RV1126 是針對多路高清/超高清（1080p/4M/5M/4K）IPC 產品應用開發的新 一代專業 SoC 芯片。RV1126 集成了 ARM A7 雙核處理器和性能強大的神經網絡推 理引擎，支持多種智能算法應用。同時，RV1126 提供兩倍于前代產品的視頻處 理能力。另外，H.265 視頻解碼引擎、視頻圖像處理的算法效果及性能得到了進 一步提升。結合豐富的外圍設備及高速接口，該 SoC 芯片為客戶產品提供了高性 能、優異圖像質量的高清 IPC 解決方案，廣泛用于安防市場等相關應用場景。 產品外觀 RV1126 定制開發板-正面圖 RV1126 定制開發板-背面圖 產品規格 1、機械尺寸 核心板尺寸：45*45mm 開發板尺寸：91*141mmHT-RV1126 定制開發板-機械尺寸圖2、硬件資源描述項目類型型號參數說明核心配置處理器RV1126CPU智能視頻分析NPU存儲內存DDR4存儲EMMC連接器核心板連接器：FX8C-80S-SV 開發板：FX8C-80P-SV1(92) 主板接口電源輸入1DC12V視頻輸入11*HDMI視頻輸出11*HDMI 網口11*LAN,10/100/1000MbpsUSB1USB2.0 音頻輸入1LINE IN/OUT RS2321工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）核心模塊接口定義：軟件規格參數 UBOOT啟動方式支持從eMMC 啟動燒錄方式調試串口Kernel版本linux 4.19支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Device DriverSerial port串口驅動Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動OUPTHDMI 輸出驅動eMMCeMMC 驅動DDRDDR驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作環境環境參數 最小值 典型值最大值商業級溫度0℃/ 70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。 提供 vdec 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。2、技術支持 協助判斷產品是否存在故障 RV1126 開發板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制 支持項目外包開發 查看更多
HT-RK3588定制開發套件
產品簡介HT-RK3588定制開發板是常州海圖信息科技股份有限公司推出的一款以RK3588處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-RK3588定制核心板集多種優勢于一身，芯片采用先進的12nm低功耗工藝和低功耗架構設計，簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。性能及應用介紹HT-RK3588定制開發板H.265/H.264編解碼，編碼/解碼性能高達8K@30fps/8K@60fps, 支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 為客戶提供的圖像質量。支持多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡等。RK3588提供了豐富的計算資源，支撐行業類應用和消費類應用。 RK3588集成了四個A76和四個A55核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。產品規格1、機械尺寸 HT-RK3588定制開發板正面圖 HT-RK3588定制開發板接口圖 連接器型號（核心板與底板）J40,J41FX10A-120S-SV（21）引腳間距0.65mm2、硬件規格參數 項目類型型號參數RK3588說明核心配置處理器4*A76+4*A55NNIE6.0Tops 神經網絡運算性能存儲內存DDR48GB存儲EMMC32GB連接器底板連接器J41FX10A-120S-SV(21)外圍接口HDMI接口4MIPI OUT*2 HDMI IN*2FAN接口1串口RS2321串口MCU_JTAG接口1串口ARM_JTAG接口1串口DEBUG1串口USB接口2USB2.0 HOST接口、USB3.0MASKROM1RECOVERY1PMIC_PWR_ON1網口210/100/1000兆SATA32*數據接口、1*供電接口 3、軟件規格參數 Linux Uboot版本啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作環境環境參數最小值典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于定制核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec 等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-RK3588定制開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-RK3568+Atlas開發套件
載板技術參數項目類型型號參數說明核心配置處理器RK3568載板內核四核Cortex-A55 2.0GHzARM G52 2EENPU0.8Tops INT8存儲內存DDR8GBFlash MemEMMC32GB產品接口資源Atlas 200加速模塊介紹產品 Atlas 200 AI加速模塊型號：3000AI芯片昇騰310AI算力22 TOPS INT816 TOPS INT88 TOPS INT8內存規格LPDDR4X，8 GB/4 GB，總帶寬51.2 GB/s編解碼能力? 支持H.264硬件解碼，16路1080P 30 FPS （2路3840*2160 60 FPS）? 支持H.265硬件解碼，16路1080P 30 FPS （2路3840*2160 60 FPS）? 支持H.264硬件編碼，1路1080P 30 FPS? 支持H.265硬件編碼，1路1080P 30 FPS? JPEG解碼能力1080P 256 FPS，編碼能力 1080P 64 FPS，分辨率：8192*4320? PNG解碼能力1080P 24 FPS，分辨率： 4096*2160接口? PCIe ×4 Gen3.0? ×1 USB2.0 / USB3.0? ×1 RGMII串行總線UART / I2C / SPI接口規格144 pin BTB連接器典型功耗4 GB: 5.5 W / 8 GB: 8 W結構尺寸52.6mm * 38.5mm * 8.5mm重量30g工作環境溫度 -25℃~80℃（-13°F～+176°F） 查看更多
HT-Hi3519AV200標準開發套件
產品簡介HI3519AV200是一顆面向監控市場推出的ultra-HD Smart IP Camera SOC。該芯片支持四路sensor輸入，支持高達4K60的ISP圖像處理 能力，支持3F WDR、多級降噪、六軸防抖、硬件 拼接等多種圖像增強和處理算法，為用戶提供了很好的圖像處理能力。HI3519AV200內置四核A55，提供豐富靈活的CPU資源，以滿足客戶計算和控制需求。 集成單核MCU，以滿足某些低延時要求較高場 景。 HI3519AV200集成了的神經網絡推理單 元，最高2.5Tops INT8，并支持業界主流的神經網 絡框架。并內置雙核Vision DSP，以滿足客戶一些 差異化的CV計算需求。 HI3519AV200采用先進的12nm低功耗工藝和 0.65pitch封裝，同時支持 LPDDR4/LPDDR4x/DDR4顆粒，滿足客戶應用的 產品小型化設計和快速量產。 產品外觀 HT-3519AV200 開發板正面圖三、產品規格1、機械尺寸 HT-3519AV200 -機械尺寸圖 2、資源描述接口圖： 開發板連接器：連接器型號（開發板）連接器型號（配套底板）引腳間距引腳數量 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3519AV200內核四核 ARM Cortex A55@1.2GHz算力2.5Tops INT8存儲內存DDR8GBFlash MemoryEMMC8GB連接器開發板連接器視頻輸入MIPI 8Lane視頻輸出1HMDI 4K30fpsLINE IN1LINE OUT1UART5以太網110M/100M/1000MDEBUG1RS232USB2.01USB3.01CVBS OUT1RS4851JTAG1PCIE1SDIO1SD1IOI2S工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本啟動方式支持從SPI_NOR，EMMC 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、 工作環境環境參數最小值典型值MAX工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HI3519AV200開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-3516DV500標準開發套件
產品簡介Hi3516DV500是一顆面向行業市場推出的高清智能網絡攝像頭SoC。該芯片最高支持2路sensor輸入，支持最高5M@30fps的ISP圖像處理能力，支持2F WDR、多級降噪、六軸防抖、多光譜融合等多種傳統圖像增強和處理算法，支持通過AI算法對輸入圖像進行實時降躁等處理，為用戶提供了很好的圖像處理能力。支持熱紅外、結構光和ToF sensor的接入和處理。Hi3516DV500內置雙核A55，提供豐富和靈活的CPU資源，以滿足客戶計算和控制需 求。 Hi3516DV500集成了神經網絡推理引擎，最高2Tops NN算力，支持業界主流的神經網絡框架。Hi3516DV500提供穩定、易用的SDK軟件開發包，支撐客戶產品快速量產。 產品外觀 HT-3516DV500正面圖 產品規格1、機械尺寸 HT-3519DV500開發板-機械尺寸圖2、資源描述接口圖： 3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3516DV500內核 雙核ARM Cortex A55@850MHz NNIE2.5Tops運算性能存儲內存DDRDDR4*4 2GBFlash MemoryEMMC8GB視頻輸入1MIPI 8Lane 視頻輸出1MIPI/VODEBUG1RS232以太網1千兆UART4TTLUSB1USB2.0MIC1LINE IN1LINE OUT1RS4851TF1WIFI1JTAG1GPIOSPI/I2C2SPI*2/I2C*6工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 4、軟件規格參數 Linux Uboot版本u-boot-2010.06啟動方式支持從SPI_NOR 啟動燒錄方式調試串口 Kernel版本linux-3.4支持的文件系統nfs/yaffs2等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 5、 工作環境環境參數最小值典型值MAX工業級溫度-40℃/85℃儲存溫度-40℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3519DV500 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-Hi3536A定制開發套件
產品簡介HT-3536A 定制開發套件是常州海圖電子科技有限公司推出的一款以華為海思Hi3536AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3536A 定制開發套件集多種優勢于一身，強勁的處理器性能視頻解碼引擎提供了強悍的視頻處理和解碼能力。HT-3536A 定開發套件支持 1 個 HDMI 2.0 超高清輸出接口，最大輸出 3840x2160@60fps、支持 1 個 VGA 高清輸出接口，最大輸出 2560 x1600@60fps 支持1 個 BT.1120 高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120）輸出，在 DDR 模式下最大可輸出 3840 x2160@30fps。核心板提供 10/100/1000M以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。產品外觀項目類型型號參數說明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存儲內存DDR44GB存儲EMMC8GB連接器BTB連接器間距0.5mm，320Pin板載功能接口電源電源輸入DV12V/2A(與主板配套使用時，從主板供電)網口11000M/100M/10M硬盤存儲SATAUBS3.0轉SATA 6GbpsRTC紐扣電池RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池）CVBS OUTVGA OUT最大支持1080P60HDMI OUT11HDMI OUT2若干復用IO網口23SATA3.0 (板載)LINE IN1LINE OUT1需要給VBAT供電USB5CPU硬件相關配置IORESET外部按鍵軟件復位DC12電源輸入RS232*2UART1,UART2RS485*1UART3GPIOSATA供電RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高 50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。l 提供 vio、venc、vdec 等豐富的 Linux 例程。l 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。2、技術支持l 協助判斷產品是否存在故障l HT-3536A 主板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持 Linux 系統定制l 支持 OEM/ODM 定制l 支持項目外包開發4、更多支持l 官方網站：m.jiaonve.cnl 海思官方網站：www.hisilicon.coml 售后微信：19952516369 查看更多
HT-Hi3559AV100定制開發套件

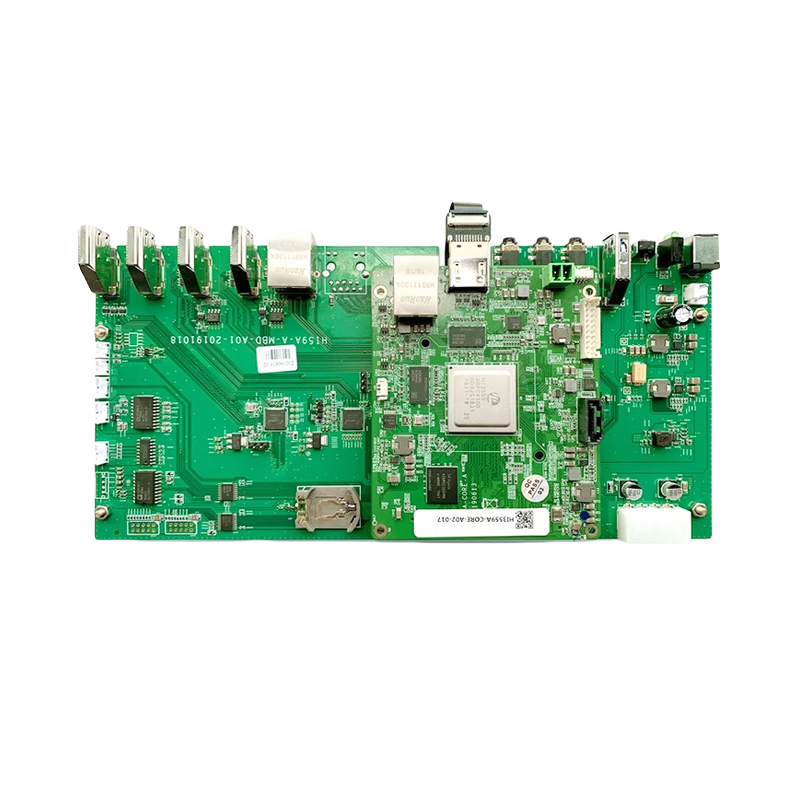

產品簡介 Hi3559AV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖 HT-3559A 核心板設計的一款海思嵌入式開發板。Hi3559AV100 處理器核心采用大小核架構，處理核心由雙核 ARM Cortex-A73@1.6GHz、雙核 ARM Cortex-A53 @1.2GHz 以及單核 ARM Cortex-A53@1.2GHz 組成，處理性能強悍。外加雙核 Mali G71 GPU@900MHZ 以及雙核 NNIE@840MHZ 神經網絡加速引擎，滿足超清分辨率 下的復雜智能視頻/圖像分析需求，并提供了良好的 OpenCL 1.1/1.2/2.0 支 持。 HT-3559A 主板提供 4K@60 HDMI 輸入、4K@30 HDMI 輸入、4K@60 輸出、 1080P@60 輸出、USB3.0、SDIO3.0、SATA、2 路 10M/100M/1000 網絡、RS232、 RS485、GPIO 等豐富外圍接口。 產品規格 機械尺寸Hi3559AV100定制開發板-機械尺寸圖資源描述硬件規格參數 項目類型型號參數說明核心配置處理器Hi3559AV100MPU雙核ARM Cortex-A73@1.6GHz雙核ARM Cortex-A53@1.2GHz單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC16GBSPI FLASH連接器BTB連接器間距1.27mm，320Pin板載功能電源J31-電源輸入DV12V/2A（與主板配套使用時，從主板供電）接口視頻輸出J9-HDMI原生HDMI2.0接口（與主板配套使用時，通過排線連接到主板HDMI OUT2輸出）網口1J5-RJ451000M/100M/10M硬盤存儲CON1-SATAUSB3.0轉SATA 6GbpsRTCJ40-紐扣電池內置RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池）主板接口HDMI IN1支持4k@608xLane MIPI（MIPI0+MIPI1）HDMI IN2支持4k@304xLane MIPI（MIPI2）HDMI OUT1支持1080P60MIPI-DSIHDMI OUT2支持4k60原生HDMI2.0網口210M/100M/1000MRGMII資源MIC INAIC31I2S0、I2C4LINE INLINE OUTUSBx1USB3.0 TFx1SDIO3.0RESET外部按鍵硬復位LED-1電源指示LED-2GPIO2_1可用于運行指示DC12電源輸入電源短接可外接開關控制（默認短接）RS232UART3RS485UART2GPIOGPIO14_0、GPIO14_1、GPIO14_6、GPIO14_7SATA供電RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數 LinuxUboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3559A 主板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-Hi3559AV100標準開發套件

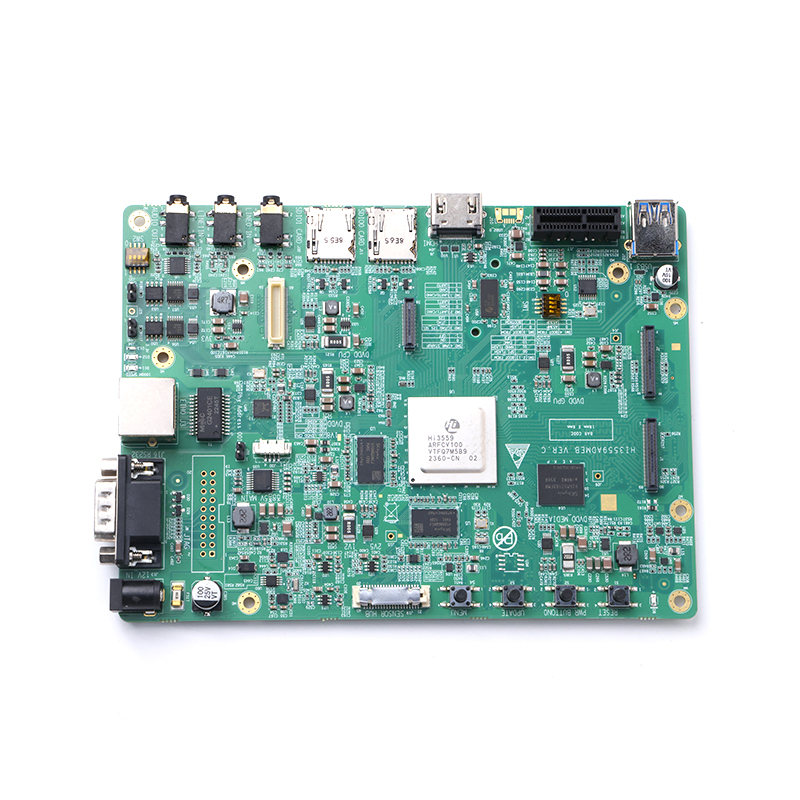

產品介紹HT-3559A主板是常州海圖信息科技股份有限公司推出的一款基于海圖HI3559AV100芯片設計的一款海思嵌入式開發板。Hi3559AV100處理器核心采用大小核架構，處理核心由雙核ARM Cortex-A73@1.6GHz、雙核ARM Cortex-A53 @1.2GHz以及單核ARM Cortex-A53@1.2GHz組成，處理性能強悍。外加雙核Mali G71 GPU@900MHZ以及雙核NNIE@840MHZ神經網絡加速引擎，滿足超清分辨率下的復雜智能視頻/圖像分析需求，并提供了良好的OpenCL 1.1/1.2/2.0 支持。HT-3559A主板提供IMX334鏡頭模組輸入（4K@30）、USB3.0、SDIO3.0、SATA、2路10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。產品規格1、機械尺寸 主板-機械尺寸圖 2、單板接口示意圖單板正面單板反面 2.1、硬件規格參數項目類型型號參數說明核心配置處理器Hi3559AV100MPUl 雙核ARM Cortex-A73@1.6GHzl 雙核ARM Cortex-A53@1.2GHzl 單核ARM Cortex-A53@1.2GHzGPU雙核 ARM Mali G71@900MHzDSP四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放）NPU雙核NNIE@840MHz神經網絡加速引擎存儲內存DDR4DDR4*4 8Gb*4存儲EMMC8GBSPI FLASH主板接口1單板總電源接口，12V@2A 或以上2菜單鍵，接到GPIO14_6 0：按鍵按下；1：按鍵未按下。3升級鍵，接到GPIO0_0/UPDATE_MODE_N 。0：按鍵按下；1：按鍵未按下。4開機鍵，接到PWR_BUTTON0。0：按鍵按下； 1：按鍵未按下。開機：按200 毫秒或以上（默認），關機：長按10 秒。5系統復位鍵。復位：按鍵按下。6sensor 接口１ 7sensor 接口28USB 3.0 port 1，向下兼容USB 2.0 port 19PCIe X1 接口10USB2.0 port0，Micro 座子11芯片的HDMI 輸出12SD 卡0，支持SD3.013SD 卡1，僅支持SD2.014音頻輸入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。15音頻輸入接口1，AC_IN1L/AC_IN1P 、AC_IN1L/AC_IN1N 。16音頻輸出接口，連接到AC_OUTL/R 管腳，經過功放輸出音頻17撥碼開關SW1，啟動介質撥碼開關，詳情見3.2 章節的表3-118撥碼開關SW2SW2.1：Uart0 和CAN0 功能選擇。0：CAN0； 1：Uart0。SW2.2：Uart1 和CAN1 功能選擇。0：CAN1； 1：Uart1。SW2.3：Jtag 和I2S 的功能選擇。0：Jtag； 1：I2S。SW2.4：上電自動開機功能的開啟/關閉。0：開啟上電自動開機功能； 1：關閉上電自動開機功能。19CAN 接口J34：CAN0 接口，J35：CAN1 接口。20千兆網口21Uart0，使用時無需外接串口轉接板，可直接與PC 連接22Jtag 接口，可直接外接Jtag 設備，使用該功能時，需撥碼SW2.3=023預留的12V 電源接口，可作為12V 風扇的電源接口24SDIO2 Wifi 扣板接口25屏幕扣板接口，包含信號：MIPI TX，6/8bit LCD，觸摸屏控制信號（I2C、RESET 、INT）。通過擴展，可對接以上規格的屏幕。26SensorHub 資源扣板接口，包含sensorHub 的I2C 、SPI、PWM 等資源接口27Iris 接口28電源接口，僅用于測試J36.2：DVDD_GPU；J36.3：DVDD_MEDIA。29SensorHub 的uart0 ，使用時需外接串口轉接板30UART1 接口，使用時需外接串口轉接板31UART2 接口，使用時需外接串口轉接板32UART3 接口，使用時需外接串口轉接板33UART4 接口，使用時需外接串口轉接板34I2S 信號接口。使用時需撥碼SW2.3=1 。序號1~34對應單板接口示意圖中接口工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）2.2、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9.37支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD 技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、avs、venc、vdec、dsp、nnie、ive 等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3559A主板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
