1、處理器編解碼分辨率達到8K@30FPS
2、HDMI輸入支持4k@60fps
3、算力達到4TOPS
產品簡介

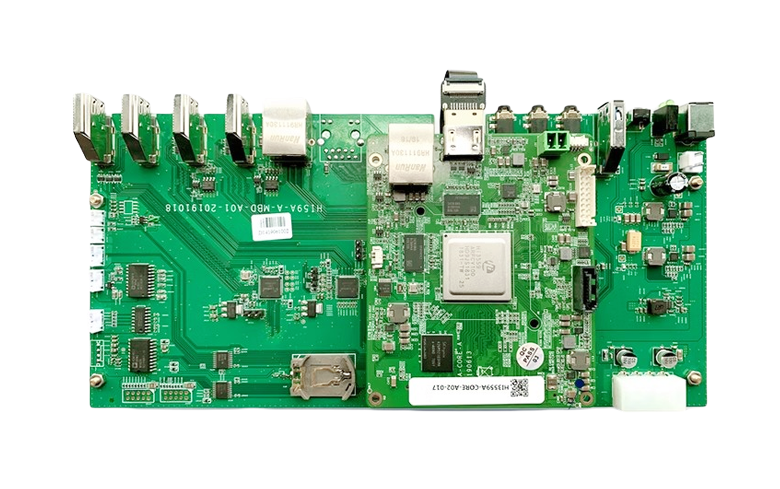

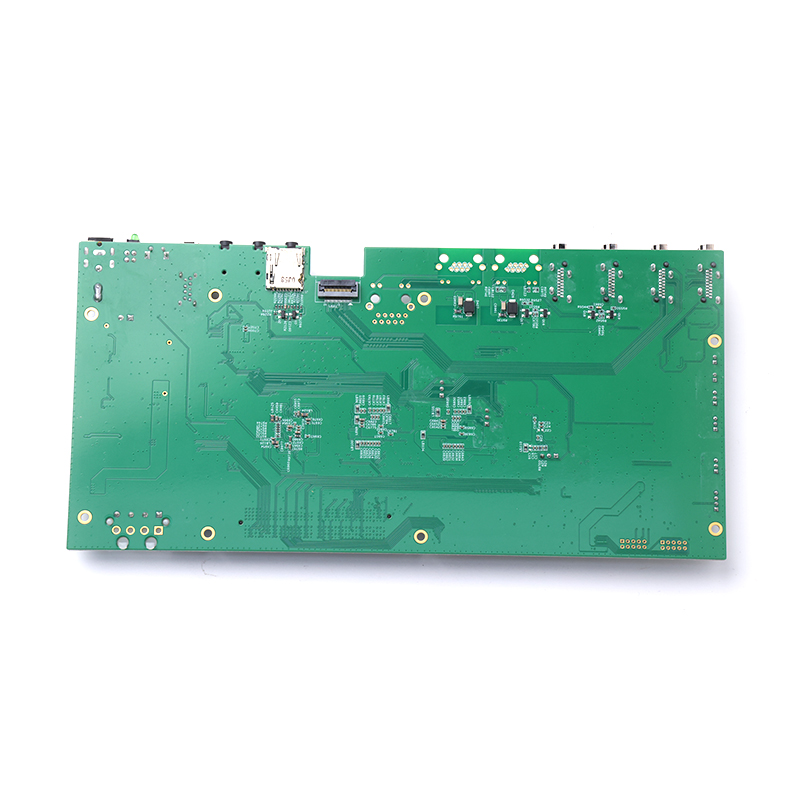

Hi3559AV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖 HT-3559A 核心板設計的一款海思嵌入式開發板。Hi3559AV100 處理器核心采用大小核架構，處理核心由雙核 ARM Cortex-A73@1.6GHz、雙核 ARM Cortex-A53 @1.2GHz 以及單核 ARM Cortex-A53@1.2GHz 組成，處理性能強悍。外加雙核 Mali G71 GPU@900MHZ 以及雙核 NNIE@840MHZ 神經網絡加速引擎，滿足超清分辨率 下的復雜智能視頻/圖像分析需求，并提供了良好的 OpenCL 1.1/1.2/2.0 支 持。 HT-3559A 主板提供 4K@60 HDMI 輸入、4K@30 HDMI 輸入、4K@60 輸出、 1080P@60 輸出、USB3.0、SDIO3.0、SATA、2 路 10M/100M/1000 網絡、RS232、 RS485、GPIO 等豐富外圍接口。
產品規格
機械尺寸
Hi3559AV100定制開發板-機械尺寸圖

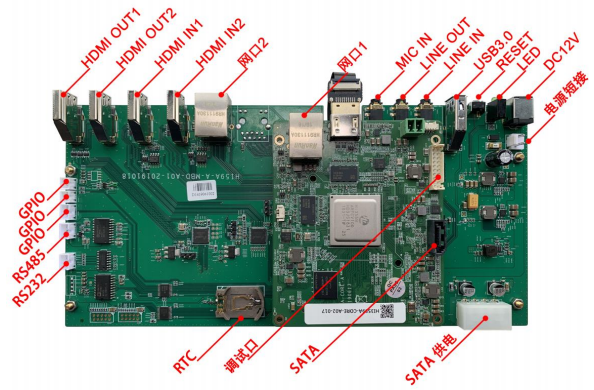

資源描述
硬件規格參數
| 項目 | 類型 | 型號參數 | 說明 | |
| 核心配置 | 處理器 | Hi3559AV100 | MPU | 雙核ARM Cortex-A73@1.6GHz |
| 雙核ARM Cortex-A53@1.2GHz | ||||
| 單核ARM Cortex-A53@1.2GHz | ||||
| GPU | 雙核 ARM Mali G71@900MHz | |||
| DSP | 四核DSP@700MHz（軟件接口由海思SDK封裝，不對外開放） | |||
| NPU | 雙核NNIE@840MHz神經網絡加速引擎 | |||
| 存儲 | 內存 | DDR4 | DDR4*4 8Gb*4 | |
| 存儲 | EMMC | 16GB | ||
| SPI FLASH | ||||
| 連接器 | BTB連接器 | 間距1.27mm，320Pin | ||
| 板載功能 | 電源 | J31-電源輸入 | DV12V/2A（與主板配套使用時，從主板供電） | |
| 接口 | 視頻輸出 | J9-HDMI | 原生HDMI2.0接口（與主板配套使用時，通過排線連接到主板HDMI OUT2輸出） | |
| 網口1 | J5-RJ45 | 1000M/100M/10M | ||
| 硬盤存儲 | CON1-SATA | USB3.0轉SATA 6Gbps | ||
| RTC | J40-紐扣電池 | 內置RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池） | ||
| 主板接口 | HDMI IN1 | 支持4k@60 | 8xLane MIPI（MIPI0+MIPI1） | |
| HDMI IN2 | 支持4k@30 | 4xLane MIPI（MIPI2） | ||
| HDMI OUT1 | 支持1080P60 | MIPI-DSI | ||
| HDMI OUT2 | 支持4k60 | 原生HDMI2.0 | ||
| 網口2 | 10M/100M/1000M | RGMII資源 | ||
| MIC IN | AIC31 | I2S0、I2C4 | ||
| LINE IN | ||||
| LINE OUT | ||||
| USB | x1 | USB3.0 | ||
| TF | x1 | SDIO3.0 | ||
| RESET | 外部按鍵 | 硬復位 | ||
| LED-1 | 電源指示 | |||
| LED-2 | GPIO2_1 | 可用于運行指示 | ||
| DC12 | 電源輸入 | |||
| 電源短接 | 可外接開關控制（默認短接） | |||
| RS232 | UART3 | |||
| RS485 | UART2 | |||
| GPIO | GPIO14_0、GPIO14_1、GPIO14_6、GPIO14_7 | |||
| SATA供電 | ||||
| RTC電池 | ||||
| 工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） |
軟件規格參數
Linux | Uboot | 版本 | U-Boot 2016.11 |
啟動方式 | 支持從eMMC 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 4.9.37 | |
支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
USB device | USB 2.0 device 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
eMMC | eMMC 驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。
提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。
2、技術支持
協助判斷產品是否存在故障
HT-3559A 主板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持 Linux 系統定制
支持 OEM/ODM 定制
支持項目外包開發
